产品用途
主要适用于220kV等级交联聚乙烯电缆、电力变压器、 GIS（20个间隔及以下）、SF6断路器、电压互感器、电流互感器进行交流耐压试验。
高可靠性
内集合了多种保护，包括：放电击穿保护、过电压、过电流整定保护、输出短路保护、过热保护、紧急制动保护。
高稳定
额定输出容量：1800kVA；额定输出电压：600kV、300kV；
成套设备

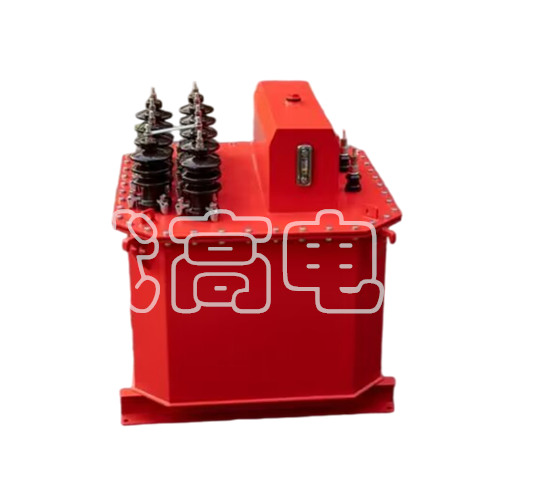

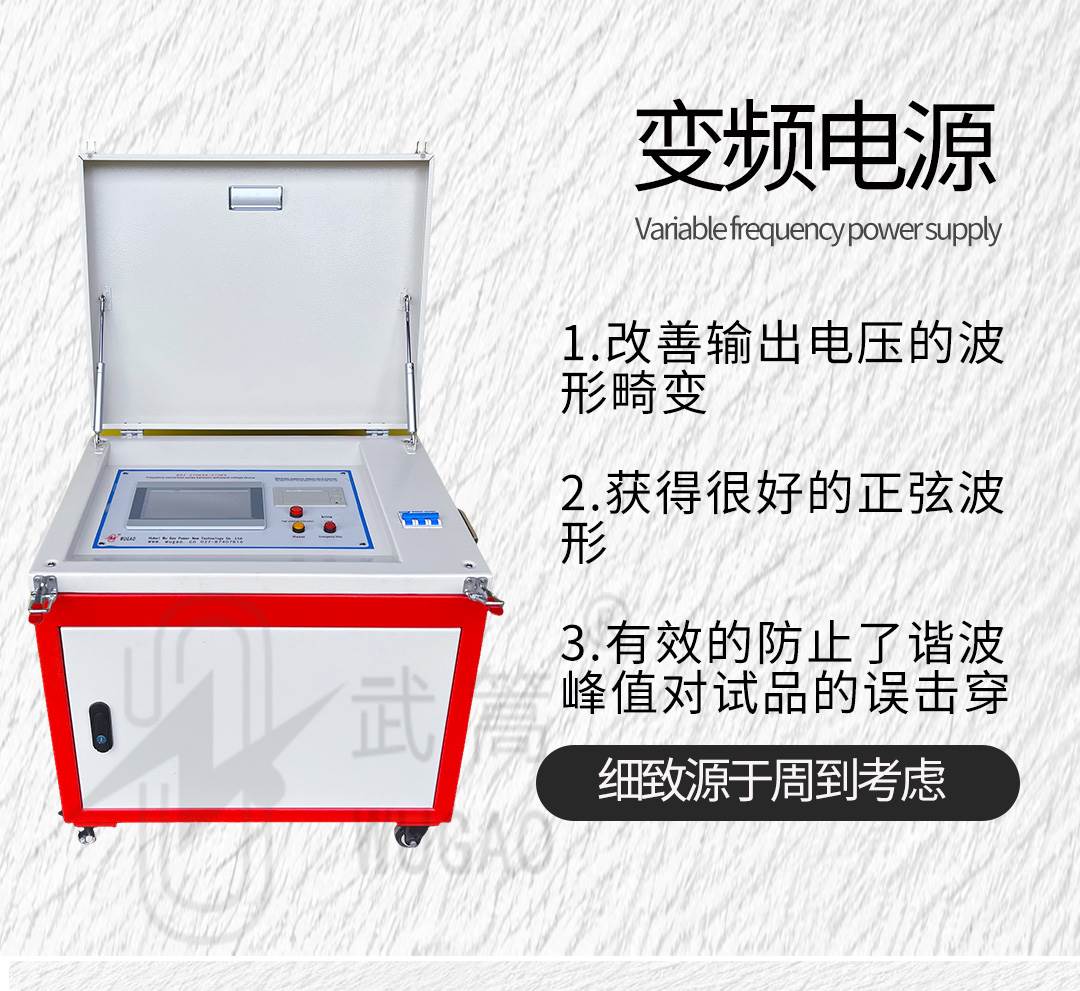

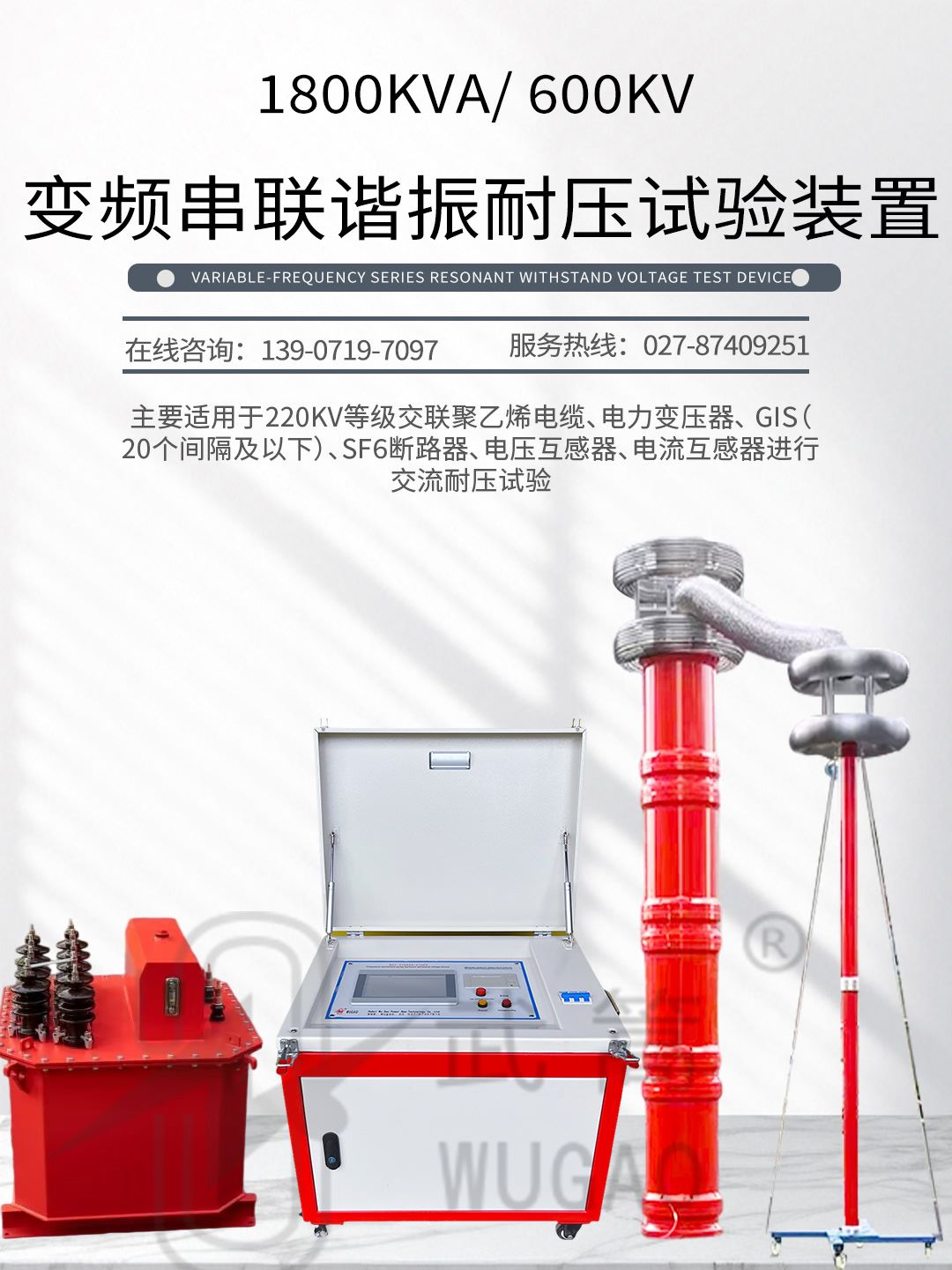

由变频电源柜、励磁变压器、高压串联电抗器、高压电容分压器组成。
客户服务热线
027-87409251
客户服务热线
13871255353

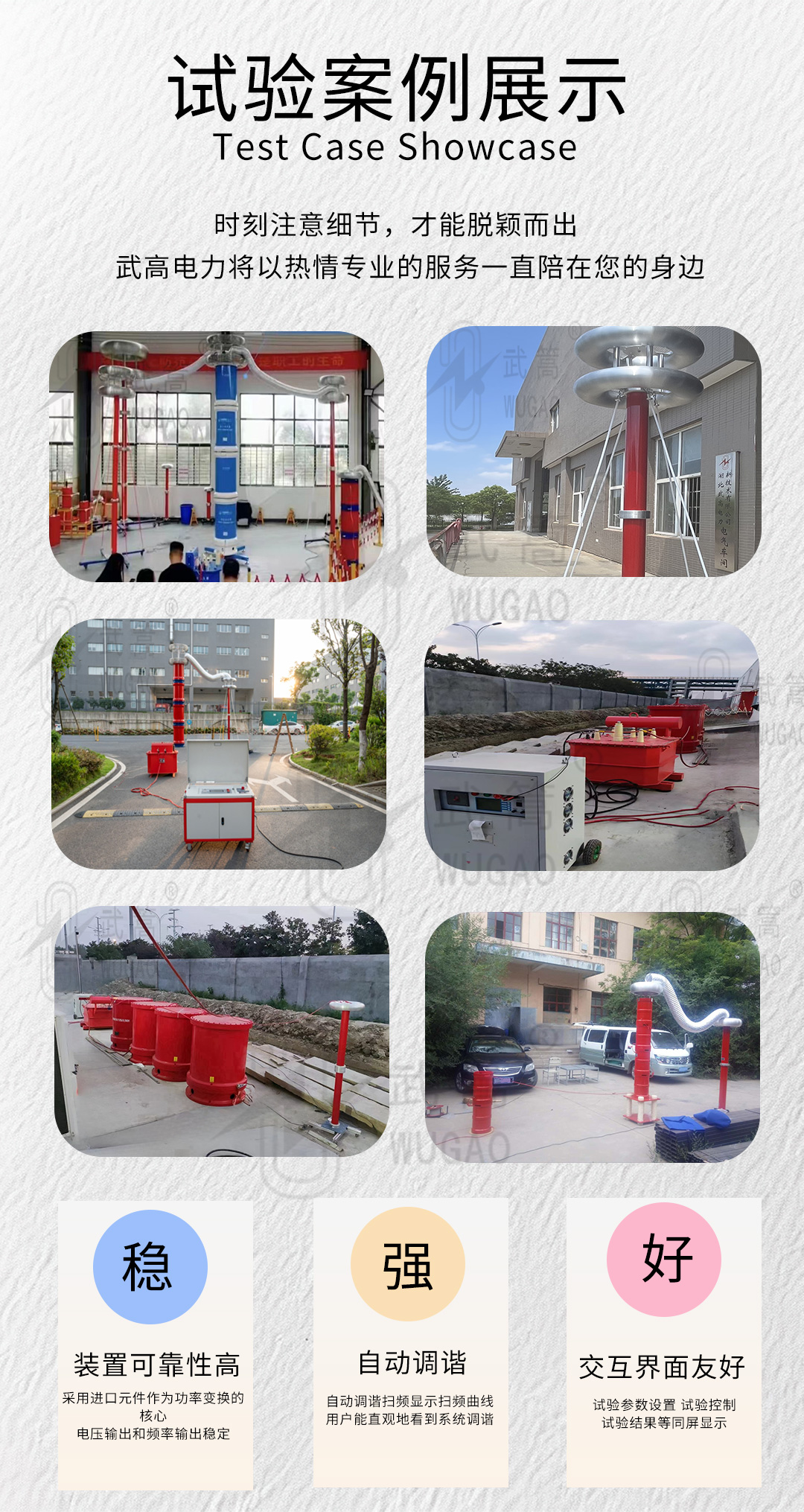

系统适用范围
● 220kV等级电力变压器的中性点交流耐压试验；
● 220kV及以下的 GIS（20个间隔及以下）、SF6断路器、电压互感器、电流互感器等设备的交流耐压试验；
●220kV及以下电压等级绝缘子、瓷瓶的交流耐压试验；
●110kV/300mm2交联聚乙烯电缆交流耐压试验，单位长度电容量0.147μF/km，电缆长度不超过1000米；对应的电容量不超过0.147μF。
●兼容220kV/1600mm2交联聚乙烯电缆交流耐压试验，单位长度电容量0.204μF/km，电缆长度不超过300米；对应的电容量不超过0.0612μF。
系统主要特点
安全可靠。本系统内集合了多种保护，包括：放电击穿保护、过电压、过电流整定保护、输出短路保护、过热保护、紧急制动保护。当任何一种保护出现时，系统立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全
自动调谐、手动升压；自动调谐、自动升压；手动调谐，自动升压三种控制方式；
同步的电压，电流和频率显示
输出频率在30—300Hz范围内连续可调
输出电压0～400V范围内连续可调
具有自动谐振频率查找功能，可设置多段自动扫频频率段
系统具备自动稳压功能，整个试验过程中电压波动幅度可保持在1.0%以内，可避免各种情况引起的电压下降和波动。
调频及功率器件、显示及数据处理单元采用进口日本三菱、德国ABB及美国MOT等公司优质元器件
体积小、重量轻、搬运灵活、非常适合现场使用。
整套系统中的充油设备没有渗漏油现象。
系统中所有金属外壳均经过防锈及防腐处理，涂层均匀美观。主要部件均有不锈钢铭牌及端子标志。变频电源柜、励磁变压器等各主要部件均配有防雨罩。设备结构坚固、牢靠，能在户外、晴好条件下正常工作。
系统可在户内、外存放、组装和拆卸；具有专用运输绑扎工具和现场起吊措施。
保护功能完备。制造厂保证系统的控制设备、变压器、电抗器等在1.1倍额定电压下，若试验中发生高压侧试品对地闪络时，不对人身造成伤害和试验设备不致出现有害的机械和热应力以及电气性能损伤或损坏。
设备各部件具有符合国标的铭牌，铭牌用不锈钢制成，字样、符号清晰耐久，铭牌在设备正常运行时其安装位置明显可见。

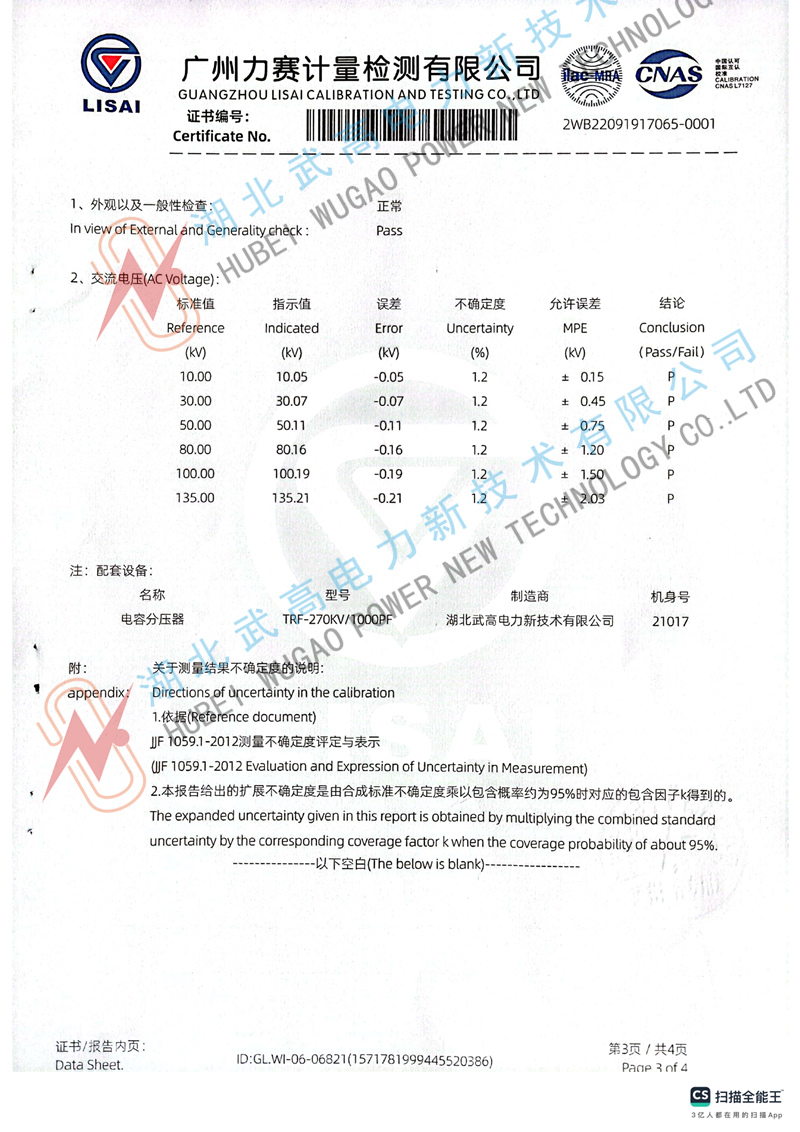

系统技术指标
额定工作输入电源：380V±10% (三相)；50Hz；
额定输出容量：1800kVA
额定输出电压：600kV；300kV；
额定输出电流：3A；6A；
输出相数：单相
频率可调范围：30Hz～300Hz
频率分辨率：0.01Hz
频率调节细度：0.01~1Hz
频率不稳定度：≤0.01％
输出电压波形：正弦波
输出电压波形畸变率≤1.0％
品质因素： Q＞80(f=40Hz)
运行时间：额定容量下60min
绝缘水平： 1.1倍额定电压下耐压1min
噪音水平：≤65dB
设备供货清单
BXZ-1800kVA/600kV串联谐振耐压试验系统 | ||||

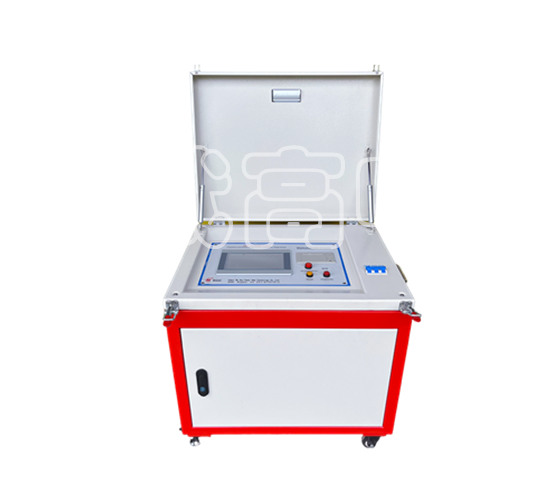

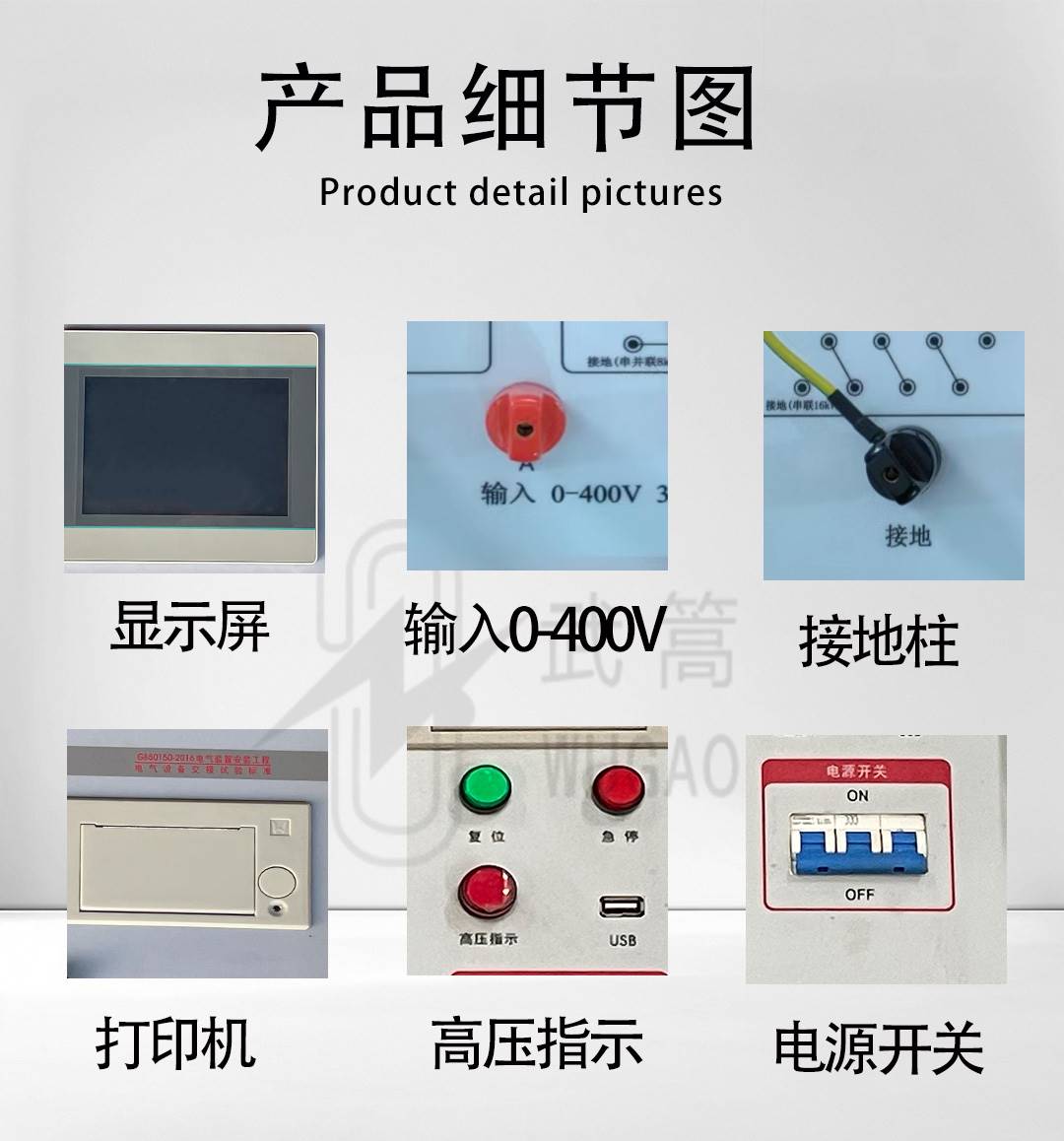

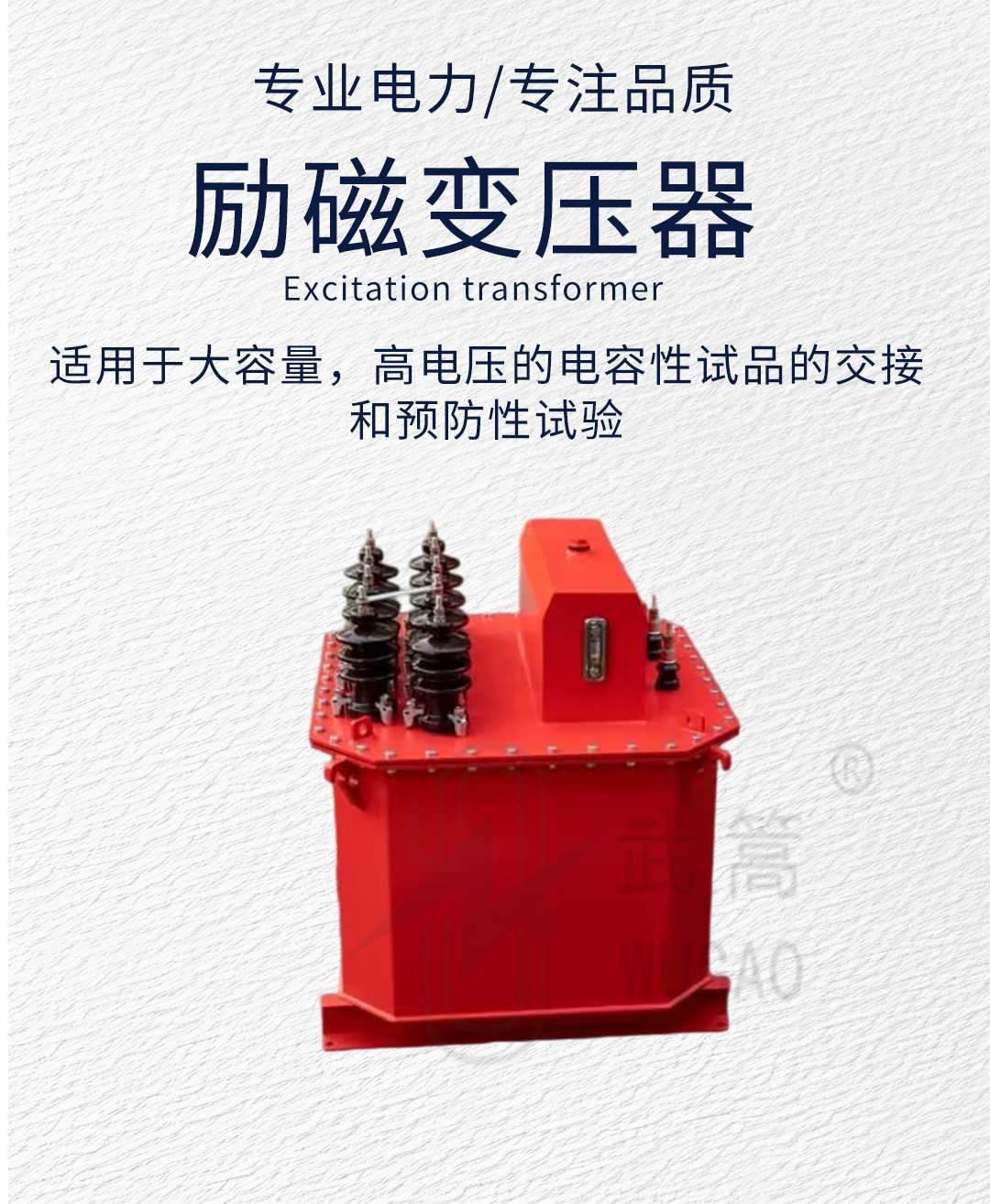

1 | 变频电源柜 | 变频电源柜 | BXZ-70kW，输出电压：0-400V | 1台 |
2 | 励磁变压器 | 励磁变压器 | JL-70kVA/10kV；20kV；30kV/400V | 1台 |
高压硅胶线 | 35kV/4mm2（每根长度5m） | 2根 | ||

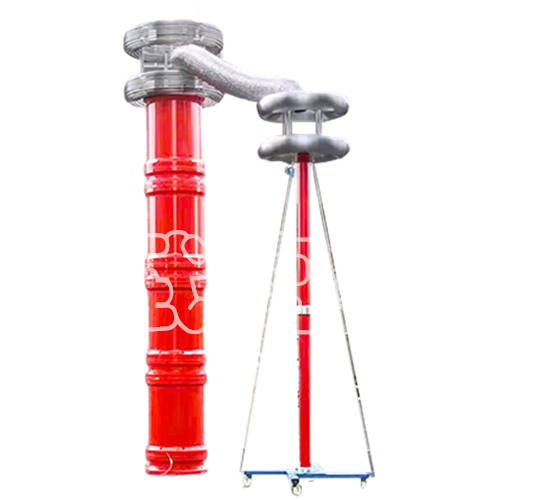

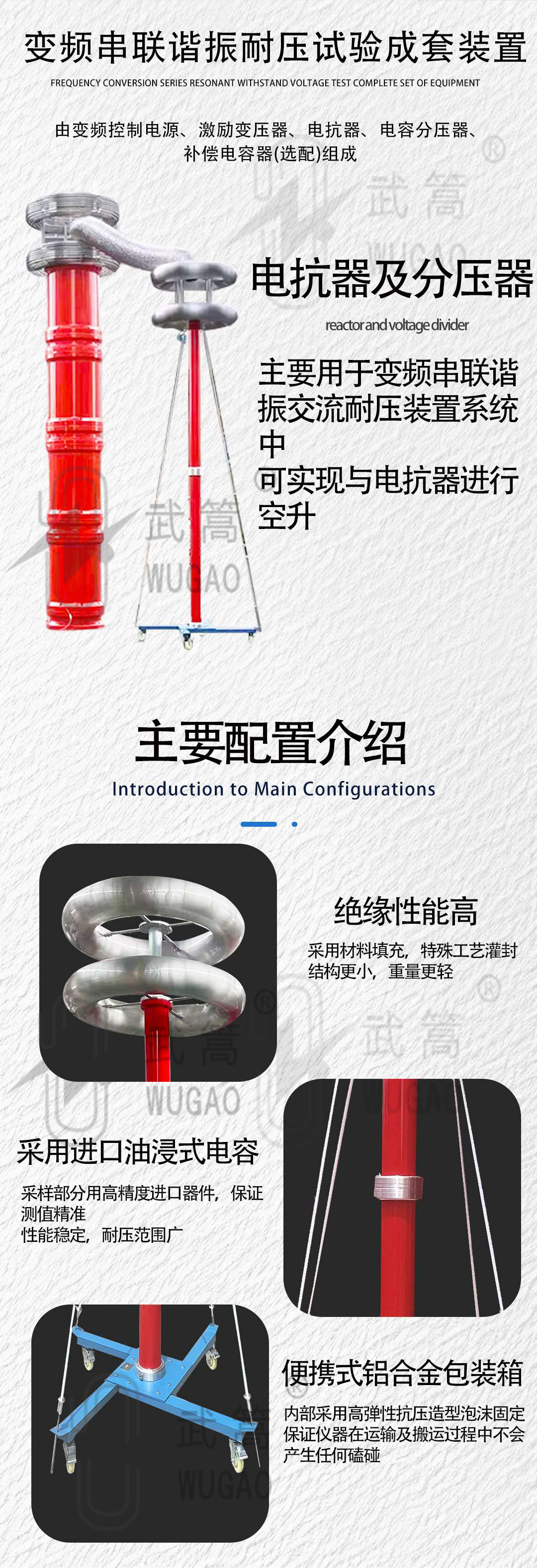

3 | 高压电抗器 | 高压串联电抗器 | DDK-450kVA/150kV,200H±2% | 4节 |
4 | 高压 电容分压器 | 高压电容分压器 | FRC-600kV/3000pF | 1套 |
屏蔽测量线 | 同轴电缆 | 2套 | ||
5 | 其它附件 | 绝缘底座 | 可车载使用，防涡流 | 2台 |
均压环 | 600kV一个 | 1套 | ||
电源电缆盘 | 变频电源输入用，每根规格25mm2、20m带轮子，方便搬运 | 3个 | ||
变频电源输入线 | ||||
变频电源输出用 | 每根规格25mm2、5m | 2根 | ||
高压防晕导线 | Φ200mm，可串联使用 | 4根 | ||
专用吊具及起吊钢丝绳 | 3套 | |||
屏蔽测量线 | 电压、电流测量用 | 3只 | ||
使用说明
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
