產品用途
該試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗及測試。
產品特點
儀器采用大屏幕背光液晶顯示，操作、顯示分類清楚直觀，操作方便。
適用范圍
能滿足10KVA—10000KVA以下的電力變壓器的直流電阻測試、變比組別測試、感應耐壓測試等試驗。
產品標準
符合GB/T4776，GB/T5169，GB/4285等相關國家標準。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Overview

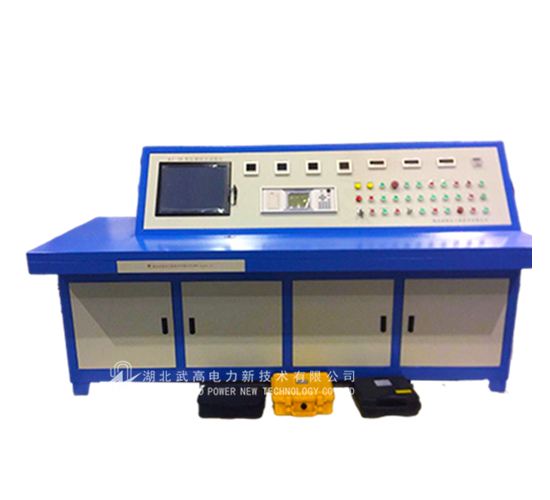

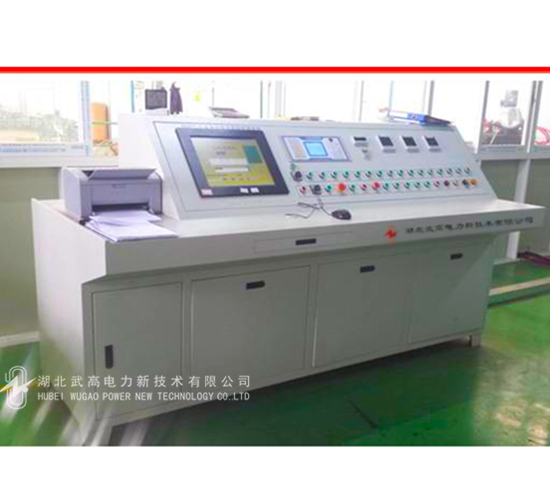

BZ-II型變壓器綜合特性測試臺，變壓器綜合試驗臺，符合GB/T4776，GB/T5169，GB/4285等相關國家標準。該試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗以及倍頻試驗，該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。執行標準：GB1094.5-2008 DL/T596-2005 GB/501-2006。
產品別名： 變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺、變壓器綜合測試儀，變壓器綜合試驗臺。
產品特點 Product Features
1、儀器采用大屏幕背光液晶顯示，操作、顯示分類清楚直觀，操作方便。
2、能滿足10KVA—10000KVA以下的電力變壓器的直流電阻測試、變比組別測試、空載損耗測試、負載損耗測試、交流耐壓測試、感應耐壓測試等試驗。
3、電壓、電流數顯表或指針表直讀，損耗、變比、直阻測試結果打印輸出。
4、耐壓試驗過電流聲光報警、計時。
產品參數 Product parameters
1、該臺體可以完成電壓等級10KV、35KV、110KV、220KV，容量10KVA-10000KVA和以下變壓器的空載試驗、負載試驗、工頻?試驗、倍頻試驗的測量和控制部分。
2、臺體測量監視部分：輸入三相電壓監測儀表（數字顯示），輸入電流監測儀表（數字顯示），臺體輸出電壓監測儀表（數字顯示），工頻試驗電壓測量儀表（數字顯示），工頻試驗電流測量儀表（數字顯示），倍頻試驗電壓測量儀表（數字顯示），倍頻試驗電流測量儀表（數字顯示）。
3、臺體操作控制部分：試驗項目功能切換，臺體電壓輸入輸出控制；空負載試驗電流換檔控制；調壓器升壓、降壓控制。
4、臺體保護部分：空負載試驗過流保護、工頻試驗過流保護、倍頻試驗過流保護。
5、臺體供電方式是三線四線制供電方式。
6、臺體電流互感器部分：采用兩只同型號0.05級電流互感器，互感器檔位為多檔位。
7、高壓互感器及中頻無刷發電機外置。
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
