产品用途
主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。
产品别称
高压测试仪、数字高压表、高压测量仪、高压表、高压数字表、分压器、阻容分压器、静电电压表。
输出电压
AC：50kV、100KV、150KV...300KV; DC：50kV、100KV、150KV...300KV
技术参数
分压比：1000:1 精 度 AC：1.0% ； DC：0.5%
客户服务热线
027-87409251
客户服务热线
13871255353
产品简介 Product Introduction

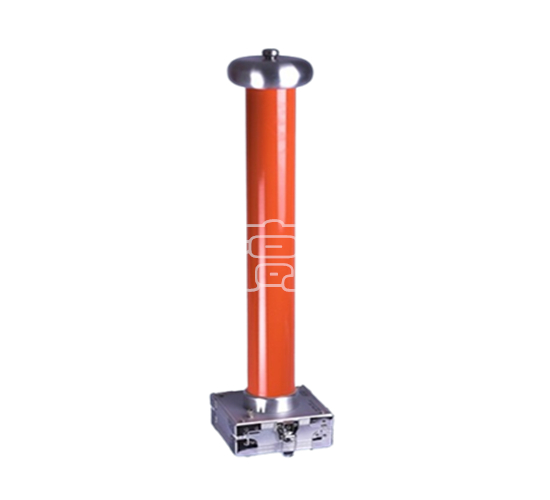

FRC系列交直流数字高压表作为高电压测量之理想设备，主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。FRC系列交直流数字高压表由高压分压器和低压显示表两部分组成，两者采用配套电缆连接使用。
产品别称：高压测试仪、数字高压表、高压测量仪、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压器、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流两用高压测试装置、阻容式交直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表、FRC型交直二用分压器。
FRC 交直流阻容分压器特点优势 Selection Reference
1、精度高：采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的测量精度和稳定性。信号处理部分，采用高性能OP进行信号放大，运用最新双积分式 AD采样技术，四位半液晶显示，最高分辨力达到0.001kV，是高压静电电压表的更新换代产品；
2、抗干扰性能好：采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度；
3、安全可靠：FRC系列交直流数字高压表是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构更小，重量更轻，内部局部放电量降到最低，可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠；
4、操作简单：采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检测工作带来极大的便利；
5、携带方便：采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便 ；
特殊参数可以定制 Special parameters can be customized
分压器分压比 | 1000:1 |
绝缘介质 | 美国杜邦干式介质材料 |
交流测量方式 | 真有效值测量 |
环境条件 | 温 度：0～40℃ 湿 度：≤85%RH |
规格参数 Specification parameters
型号 | 电压等级 | 精 度 | 量 程 | 阻 抗（MΩ） | 信号线长度 | 外形尺寸（mm3） | 质 量（kg） |
FRC-50kV | AC：50kV DC：50kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-50kV | 600 | 3m | 180*180*620 | 6 |
FRC-100kV | AC：100kV DC：100kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-100kV | 1200 | 3m | 180*180*900 | 8 |
FRC-150kV | AC：150kV DC：150kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-150kV | 1800 | 4m | 250*250*1100 | 15 |
FRC-200KV | AC：200kV DC：200kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-200kV | 2400 | 4m | 250*250*1330 | 17 |
FRC-300kV
| AC：300kV DC：300kV | AC：1.5% DC：1.0% | Low：0-20kV High：0-300kV | 3600 | 5m | 250*250*1900 | 22 |
使用说明 Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
1. 为方便您更好的了解下载文件，正文以图片的形式提供其部分内容预览，如果需要完整版，请点击下载链接。
2.推荐使用第三方专业下载工具下载，使用PDF阅读器阅读，如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言，我们会第一时间为您处理。
4.如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251 13871255353
5.本站提供的说明书如用于商业用途，请告诉我们，谢谢合作！
